多目的最適化

最適化したい目的関数が複数 (\(p\) 個) ある場合は、多目的最適化をおこないます。

本チュートリアルでは、「解」は目的関数の組 \(y = (y_1(x), y_2(x), \dots, y_p(x))\) を意味することに注意してください。

解の大小関係 \(\prec\) を以下のように定義します。

\(y \prec y^{'}\Longleftrightarrow \forall \ i \le p, y_i \le y^{'}_i \land \exists \ j \le p, y_j < y^{'}_j\)

（最大化問題における） パレート解 とは、上記の大小関係の上で、自身よりも大きな解がないような解を指します。

すなわち、任意の目的関数の値を改善しようとした場合、他の目的関数のうちどれかひとつは悪化するような解です。

目的関数間にトレードオフが存在する場合は、パレート解は複数存在するため、それらを効率的に求めることが課題となります。

PHYSBOでは、パレート解を効率的に求めるためのベイズ最適化手法を実装しています。

import numpy as np
import matplotlib.pyplot as plt
import physbo
%matplotlib inline

テスト関数

本チュートリアルでは、多目的最適化のベンチマーク関数である VLMOP2 を利用します。

目的関数の数は2つです。

\[\begin{split}\begin{split} y_1(\vec{x}) &= 1 - \exp\left[-\sum_{i=1}^N\left( x_i - 1/\sqrt{N}\right)^2\right] \\ y_2(\vec{x}) &= 1 - \exp\left[-\sum_{i=1}^N\left( x_i + 1/\sqrt{N}\right)^2\right] \end{split}\end{split}\]

\(y_1\) と \(y_2\) はそれぞれ \(x_1 = x_2 = \cdots x_N = 1/\sqrt{N}\) と \(x_1 = x_2 = \cdots x_N = -1/\sqrt{N}\) に最小値があり、その値はともに０です。また、上界は1 です。

PHYSBO は最大化問題を仮定するため、-1を掛けたものをあらためて目的関数とします。

• 参考文献

  • Van Veldhuizen, David A. Multiobjective evolutionary algorithms: classifications, analyses, and new innovations. No. AFIT/DS/ENG/99-01. AIR FORCE INST OF TECH WRIGHT-PATTERSONAFB OH SCHOOL OF ENGINEERING, 1999.

def vlmop2_minus(x):
    n = x.shape[1]
    y1 = 1 - np.exp(-1 * np.sum((x - 1/np.sqrt(n)) ** 2, axis = 1))
    y2 = 1 - np.exp(-1 * np.sum((x + 1/np.sqrt(n)) ** 2, axis = 1))

    return np.c_[-y1, -y2]

探索候補データの準備

入力空間 \(\vec{x}\) は 2次元とし、[-2, 2] × [-2, 2] の上で候補点をグリッド状に生成します。

import itertools
a = np.linspace(-2,2,101)
test_X = np.array(list(itertools.product(a, a)))

test_X

array([[-2.  , -2.  ],
       [-2.  , -1.96],
       [-2.  , -1.92],
       ...,
       [ 2.  ,  1.92],
       [ 2.  ,  1.96],
       [ 2.  ,  2.  ]])

test_X.shape

(10201, 2)

simulator の定義

class simulator(object):
    def __init__(self, X):
        self.t = vlmop2_minus(X)

    def __call__( self, action):
        return self.t[action]

simu = simulator(test_X)

関数のプロット

2つの目的関数をそれぞれプロットしてみましょう。

1つ目の目的関数は右上にピークがあり、2つ目の目的関数は左下にピークがあるようなトレードオフがある状態となっています。 （星はピークの位置です）

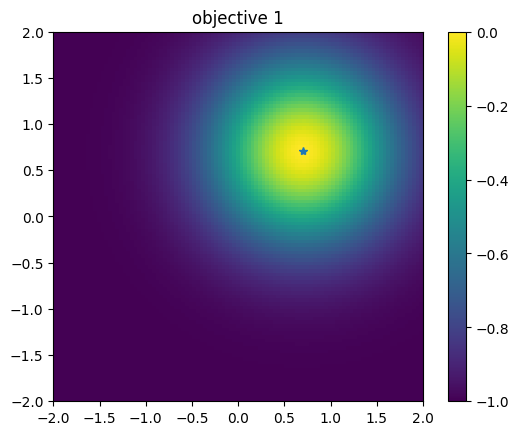

1つ目の目的関数

plt.figure()
plt.imshow(simu.t[:,0].reshape((101,101)), vmin=-1.0, vmax=0.0, origin="lower", extent=[-2.0, 2.0, -2.0, 2.0])
plt.title("objective 1")
plt.colorbar()
plt.plot([1.0/np.sqrt(2.0)], [1.0/np.sqrt(2.0)], '*')
plt.show()

2つ目の目的関数

# plot objective 2
plt.figure()
plt.imshow(simu.t[:,1].reshape((101,101)), vmin=-1.0, vmax=0.0, origin="lower", extent=[-2.0, 2.0, -2.0, 2.0])
plt.title("objective 2")
plt.colorbar()
plt.plot([-1.0/np.sqrt(2.0)], [-1.0/np.sqrt(2.0)], '*')
plt.show()

最適化の実行

policy のセット

多目的最適化用の physbo.search.discrete_multi.policy を利用します。

num_objectives に目的関数の数を指定してください。

policy = physbo.search.discrete_multi.policy(test_X=test_X, num_objectives=2)
policy.set_seed(0)

通常の physbo.search.discrete.policy (目的関数が1つの場合）と同じく、random_search または bayes_search メソッドを呼ぶことで最適化を行います。

基本的なAPIや利用方法は discrete.policy とおおよそ共通しています。

ランダムサーチ

policy = physbo.search.discrete_multi.policy(test_X=test_X, num_objectives=2)
policy.set_seed(0)

res_random = policy.random_search(max_num_probes=50, simulator=simu)

目的関数の評価値(の array) とそのときの action ID が表示されます。

また、パレート解集合 (Pareto set) が更新されたときにメッセージを表示します。

Pareto set が更新された際に中身を表示したい場合は、disp_pareto_set=True と指定します。

Pareto set は1つ目の目的関数値の昇順でソートされています。

policy = physbo.search.discrete_multi.policy(test_X=test_X, num_objectives=2)
policy.set_seed(0)
res_random = policy.random_search(max_num_probes=50, simulator=simu, disp_pareto_set=True)

結果の確認

#### 評価値の履歴

res_random.fx[0:res_random.num_runs]

パレート解の取得

front, front_num = res_random.export_pareto_front()
front, front_num

(array([[-0.95713719, -0.09067194],
        [-0.92633083, -0.29208351],
        [-0.63329589, -0.63329589],
        [-0.52191048, -0.72845916],
        [-0.26132949, -0.87913689],
        [-0.17190645, -0.91382463]]),
 array([40,  3, 19, 16, 29, 41]))

解（評価値）のプロット

これ以降、図示する空間が \(y = (y_1, y_2)\) であり \(x = (x_1, x_2)\) ではないことにあらためて注意してください。

赤のプロットがパレート解です。

def plot_pareto_front(res):
    front, front_num = res.export_pareto_front()
    dominated = [i for i in range(res.num_runs) if i not in front_num]
    points = res.fx[dominated, :]

    plt.figure(figsize=(7, 7))
    plt.scatter(res.fx[dominated,0], res.fx[dominated,1], c = "blue")
    plt.scatter(front[:, 0], front[:, 1], c = "red")
    plt.title('Pareto front')
    plt.xlabel('Objective 1')
    plt.ylabel('Objective 2')
    plt.xlim([-1.0,0.0])
    plt.ylim([-1.0,0.0])

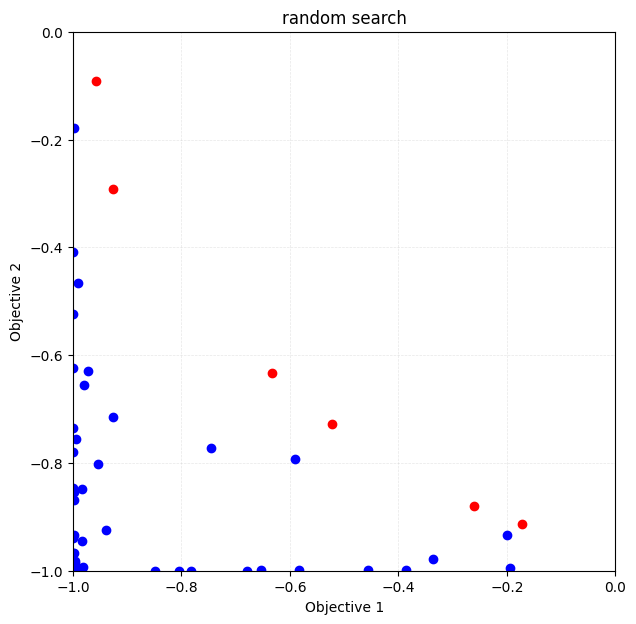

plot_pareto_front(res_random)

劣解領域 (dominated region) の体積を計算

パレート解ではない解、すなわち、「自らよりも優れた解 \(y'\) が存在する解 \(y\) 」 を劣解と呼びます (\(\exists y' y \prec y'\))。

解空間（の部分空間）のうち、劣解の占める空間である劣解領域の体積は、多目的最適化の結果を示す指標のひとつです。

この値が大きいほど、より良いパレート解が多く求まっていることになります。

res_random.pareto.volume_in_dominance(ref_min, ref_max) は、 ref_min, ref_max で指定された矩形(hyper-rectangle) 中の劣解領域体積を計算します。

res_random.pareto.volume_in_dominance([-1,-1],[0,0])

0.2376881844865093

ベイズ最適化

多目的の場合の bayes_search では、score には以下のいずれかを指定します。

• HVPI (HyperVolume-based Probability of Improvement)

• EHVI (Expected Hyper-Volume Improvement)

• TS (Thompson Sampling)

以下、score を変えてそれぞれ 50回 (ランダムサーチ10回 + ベイズ最適化 40回) 評価を行います。

HVPI (HyperVolume-based Probability of Improvement)

多次元の目的関数空間における非劣解領域 (non-dominated region) の改善確率を score として求めます。

• 参考文献

  • Couckuyt, Ivo, Dirk Deschrijver, and Tom Dhaene. 「Fast calculation of multiobjective probability of improvement and expected improvement criteria for Pareto optimization.」 Journal of Global Optimization 60.3 (2014): 575-594.

policy = physbo.search.discrete_multi.policy(test_X=test_X, num_objectives=2)
policy.set_seed(0)

policy.random_search(max_num_probes=10, simulator=simu)
res_HVPI = policy.bayes_search(max_num_probes=40, simulator=simu, score='HVPI', interval=10)

パレート解のプロット

ランダムサンプリングと比較して、パレート解が多く求まっていることが分かります。

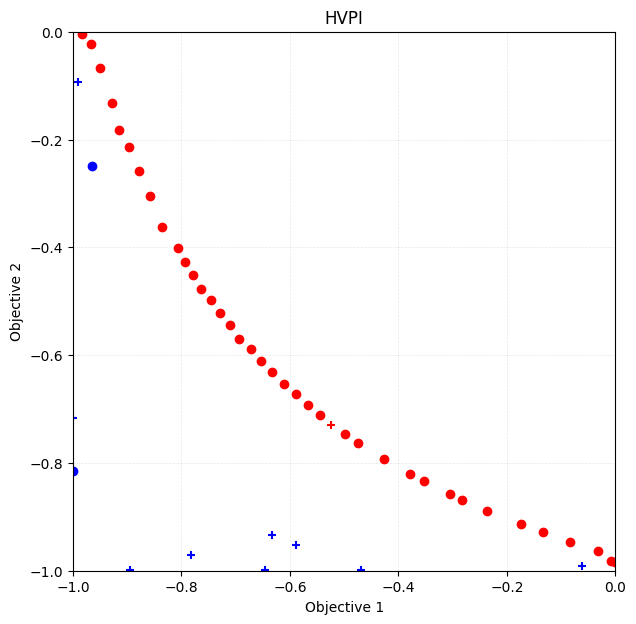

plot_pareto_front(res_HVPI)

劣解領域体積

res_HVPI.pareto.volume_in_dominance([-1,-1],[0,0])

0.32877907991633726

EHVI (Expected Hyper-Volume Improvement)

多次元の目的関数空間における非劣解領域 (non-dominated region) の改善期待値を score として求めます。

• 参考文献

  • Couckuyt, Ivo, Dirk Deschrijver, and Tom Dhaene. 「Fast calculation of multiobjective probability of improvement and expected improvement criteria for Pareto optimization.」 Journal of Global Optimization 60.3 (2014): 575-594.

policy = physbo.search.discrete_multi.policy(test_X=test_X, num_objectives=2)
policy.set_seed(0)

policy.random_search(max_num_probes=10, simulator=simu)
res_EHVI = policy.bayes_search(max_num_probes=40, simulator=simu, score='EHVI', interval=10)

パレート解のプロット

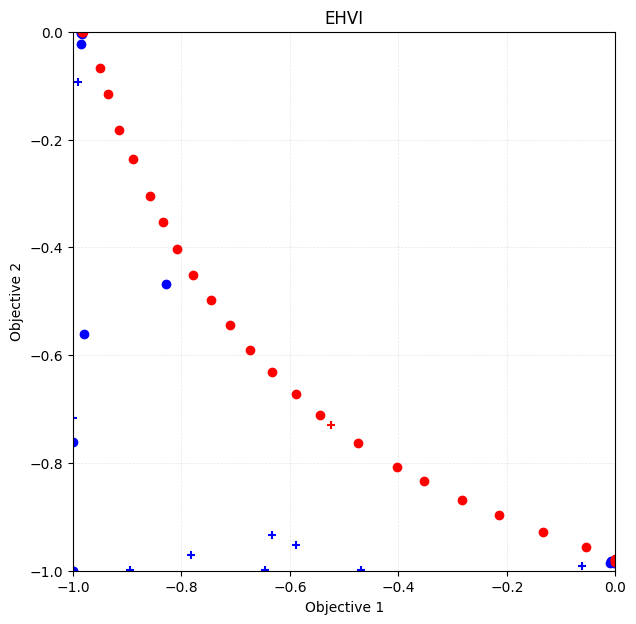

plot_pareto_front(res_EHVI)

劣解領域体積

res_EHVI.pareto.volume_in_dominance([-1,-1],[0,0])

0.3200467412741881

TS (Thompson Sampling)

単目的の場合の Thompson Sampling では、各候補(test_X)について、目的関数の事後分布からサンプリングを行い、値が最大となる候補を次の探索点として推薦します。

多目的の場合は、サンプリングした値についてパレートルールの上で最大となる候補、つまりパレート最適な候補の中からランダムに1つ選択して次の探索点とします。

• 参考文献

  • Yahyaa, Saba Q., and Bernard Manderick. 「Thompson sampling for multi-objective multi-armed bandits problem.」 Proc. Eur. Symp. Artif. Neural Netw., Comput. Intell. Mach. Learn.. 2015.

policy = physbo.search.discrete_multi.policy(test_X=test_X, num_objectives=2)
policy.set_seed(0)

policy.random_search(max_num_probes=10, simulator=simu)
res_TS = policy.bayes_search(max_num_probes=40, simulator=simu, score='TS', interval=10, num_rand_basis=5000)

パレート解のプロット

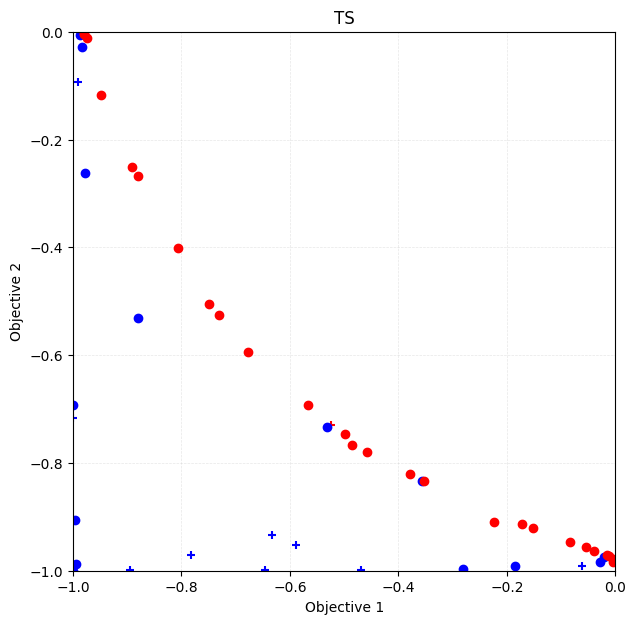

plot_pareto_front(res_TS)

劣解領域体積

res_TS.pareto.volume_in_dominance([-1,-1],[0,0])

0.16415446221006114

付録：全探索

random_search で max_num_probes に全データ数 (N = test_X.shape[0]) を渡すと手軽に全探索できます。

全データの評価には時間がかかるため、あらかじめデータ数を減らしておきます。

test_X_sparse = np.array(list(itertools.product(np.linspace(-2, 2, 21), repeat=2)))
simu_sparse = simulator(test_X_sparse)

policy = physbo.search.discrete_multi.policy(test_X=test_X_sparse, num_objectives=2)
policy.set_seed(0)

N = test_X_sparse.shape[0]
res_all = policy.random_search(max_num_probes=N, simulator=simu_sparse)

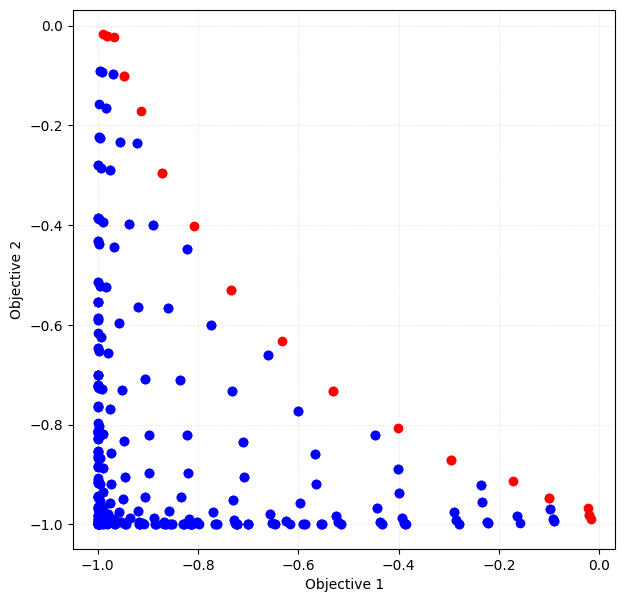

plot_pareto_front(res_all)

res_all.pareto.volume_in_dominance([-1,-1],[0,0])

0.30051687493437484
